Temel Bilgiler
|
Malzeme |
Paslanmaz çelik, Bakır, Alüminyum |
Önemli satış noktaları |
Uzun Hizmet Ömrü, Çevre-Dostu |
|
Gerilim |
220 V, 380 V |
Eşanjör Tipi |
Fin Borulu Eşanjör |
|
Maksimum çalışma sıcaklığı |
-10-300c |
Akış Kapasitesi |
özelleştirmek |
|
Sıvı Uyumluluğu |
buhar, kızgın yağ, sıcak su |
Çekirdek bileşenler |
Fin, Tüp |
|
Garanti |
1 Yıl |
Makine test raporu |
Tedarik edilen |
|
Video giden-inceleme |
Tedarik edilen |
Menşe yeri |
Guangdong, Çin |
|
Ağırlık (KG) |
300 |
Marka adı |
Hylita |
|
Sıvı Akış Hızı |
0.1~10 M/s |
Maksimum Basınç Değeri |
4,5 Mpa |
|
Boyut(l*g*y) |
özelleştirmek |
Eşanjör Tipi |
Borulu Fin Eşanjörü |
|
Başvuru |
HVAC Sistemi, Kazan |
İsim |
havadan suya ısı değiştirici |
|
Tüp malzemesi |
Bakır |
Yüzgeç malzemesi |
Alüminyum |
|
Tüp tipi |
Düz |
Yüzgeç tipi |
Oluklu |
|
Bağlantı türü |
iplik, Kaynaklı |
Çerçeve malzemesi |
Galvanizli çelik |
|
Yüzgeç yüzeyi |
Epoksi (altın), Mavi (hidrofilik), Toz boya, Çıplak |
Satış Birimleri |
Tek öğe |
|
Tek paket boyutu |
200X50X200cm |
Tek brüt ağırlık |
200.000 kg |
Ürün Açıklaması

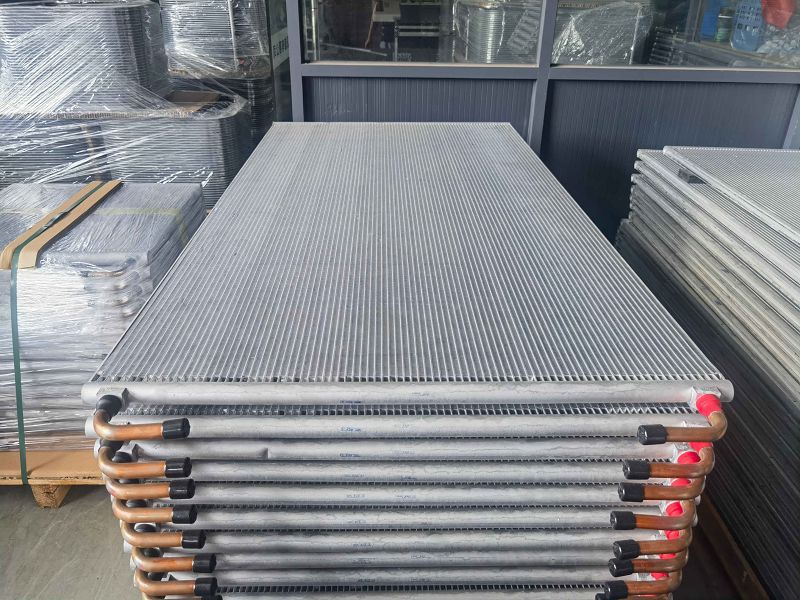

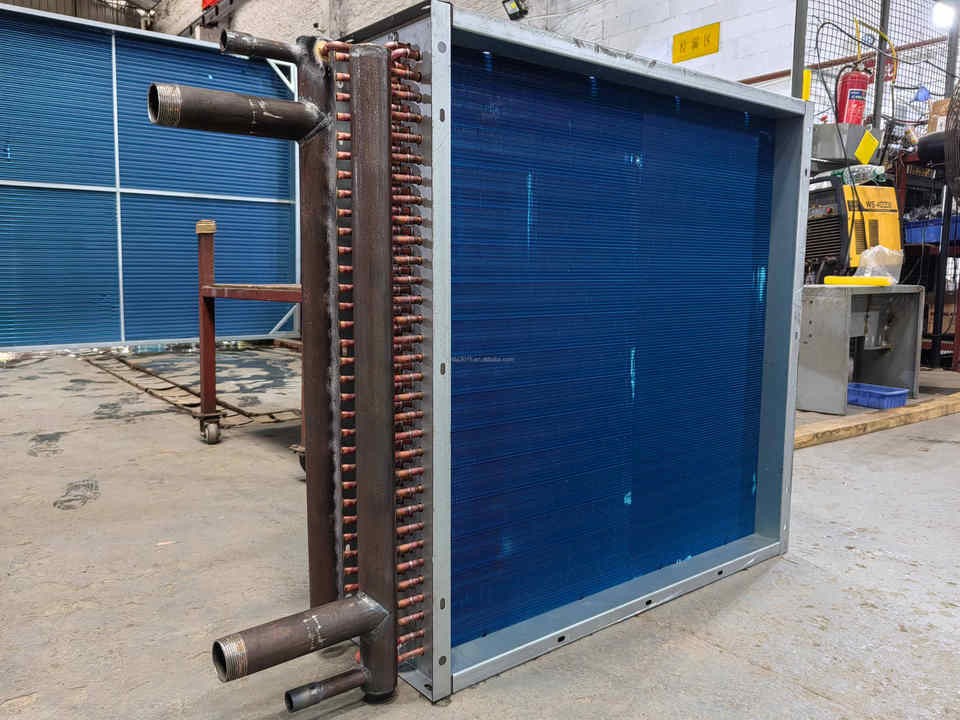

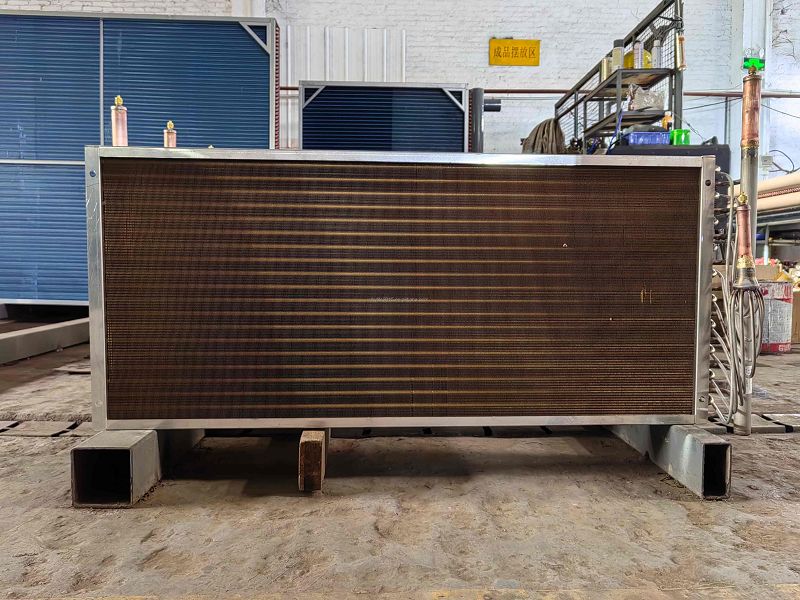

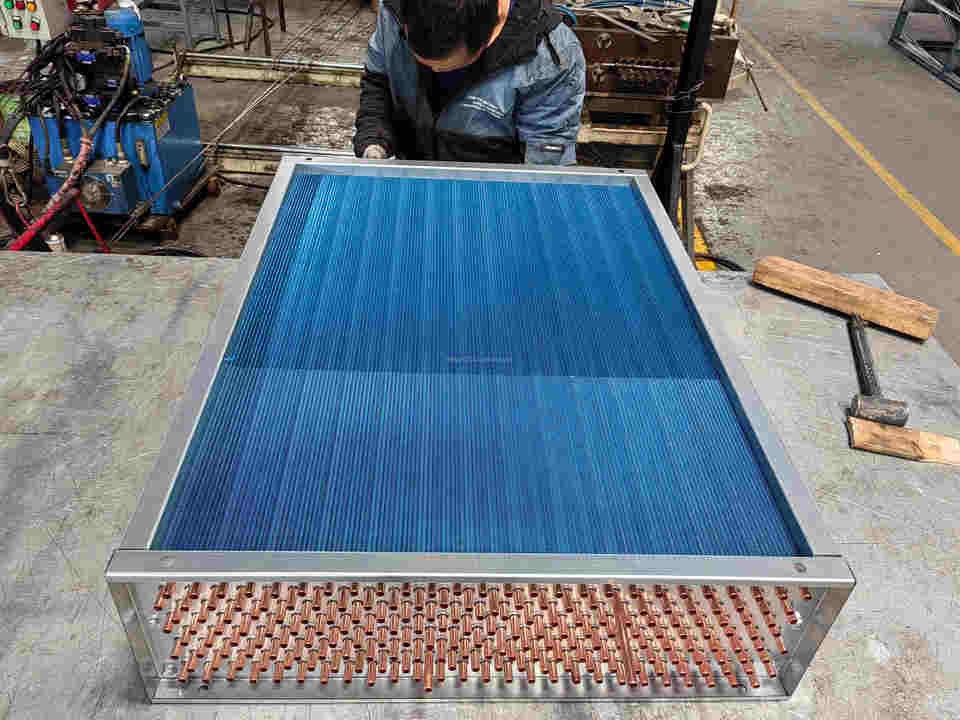

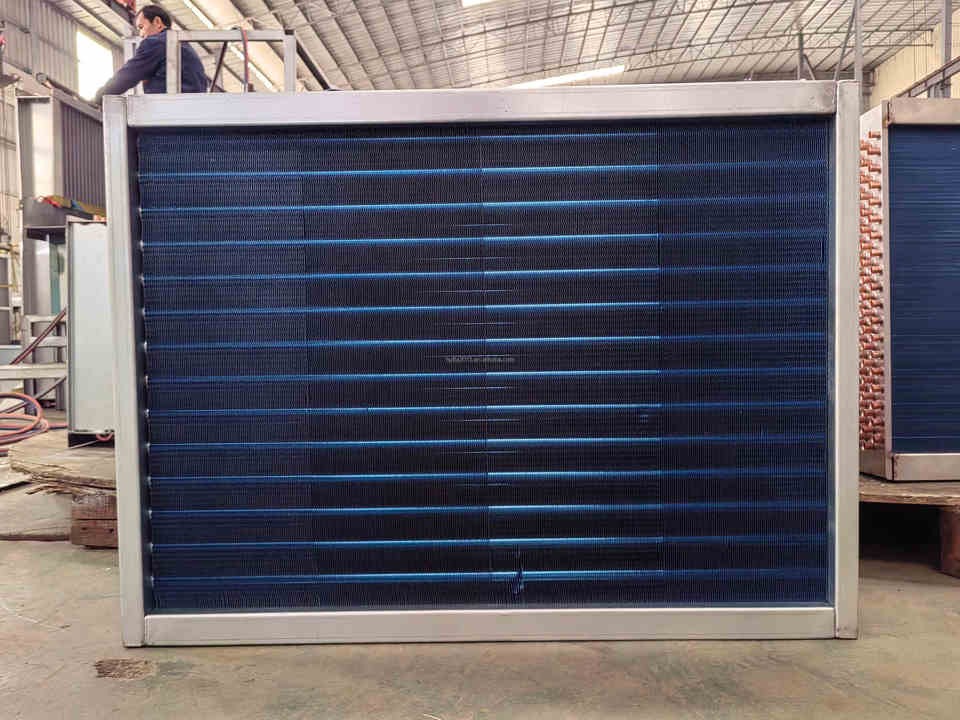

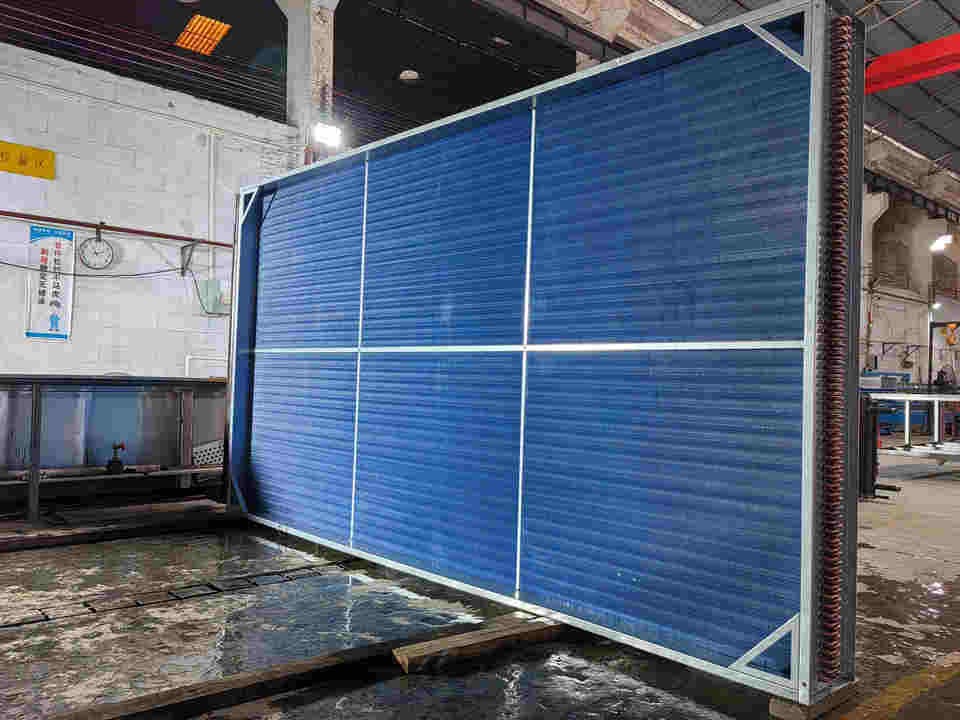

HVAC Sistemleri İçin Ağır Hizmet Tipi Özel DX Evaporatör ve Kondenser Bobini

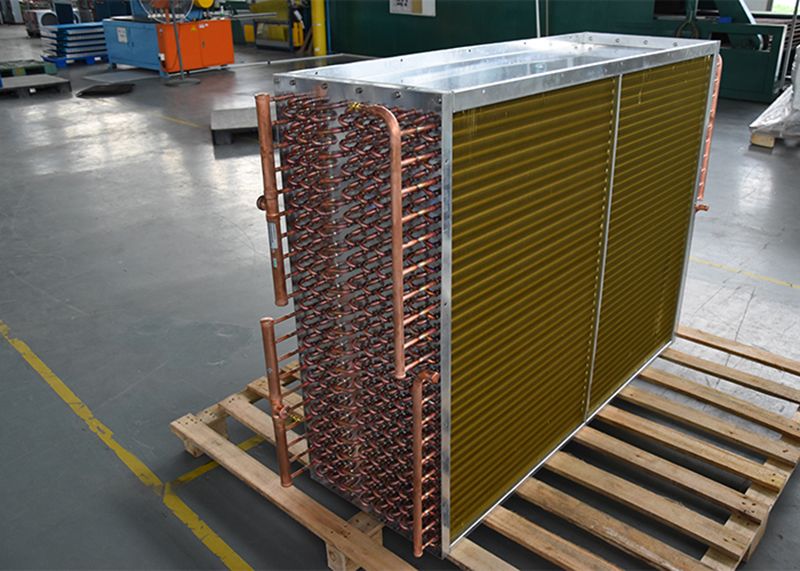

Yüksek-Performanslı Evaporatör Bobini: Üstün Soğutma Çözümü
Sudan havaya serpantinlerimiz, maksimum termal transfer için mekanik olarak oluklu alüminyum kanatlara genişletilen yüksek-kaliteli 3/8" bakır borulardan yararlanır. Soğutulmuş su, sıcak su ve DX türleri dahil olmak üzere özel geometrilerde mevcuttur. Her ünite, dayanıklılığı sağlamak için sıkı sızıntı testlerine tabi tutulur.
Hylita Endüstriyel Kondenserin Avantajları
Verimli Isı Transferi: Oluklu kanat tasarımı türbülansı artırarak ısı değişim verimliliğini %25 artırır.
Isı Transfer Alanı: Yüksek-yoğunluklu kanat düzeni, kompakt alanlarda optimum soğutma için yüzey alanını maksimuma çıkarır.
Sızıntı-Kanıtı: 3,0 Mpa nitrojen basıncında test edilen hassas lehimli U-bükümler sıfır sızıntı güvenilirliği sağlar.
Uygulama: Endüstriyel klima santralleri, gömme dondurucular, kurutucu buhar sistemleri ve Taşıyıcı ünite değişimleri için idealdir.
Kararlı Kurulum: Hızlı, güvenli uyum için galvanizli çelik kasa ve tam montaj delikleriyle tasarlanmıştır.
Özel Tasarım: Her türlü bobin boyutunu, malzemesini ve kanatçık aralığını doğru bir şekilde kopyalamak için OEM hizmetleri sunuyoruz.
1 Yıllık Garanti: Kusurlara karşı kapsamlı 1 yıllık garantiyle desteklenen ISO 9001 sertifikalı kalite.
Enerji Tasarrufu: Optimize edilmiş devre, basınç düşüşünü azaltarak fan ve pompa enerji tüketimini önemli ölçüde azaltır.
Hızlı Teslimat: Kolaylaştırılmış üretim, arıza süresini en aza indirmek için yedek bobinlerin hızlı geri dönüşünü sağlar.
Geniş Uyumluluk: Soğutulmuş su, sıcak su, buhar, tuzlu su ve DX soğutucu sistemleriyle uyumludur.
Dayanıklı Kaplama: Deniz ortamlarında gelişmiş koruma için isteğe bağlı epoksi veya nano-kaplama mevcuttur.
Teknik Destek: Profesyonel mühendislik ekibi ücretsiz termal hesaplama ve çizim doğrulama hizmetleri sağlar.
Teknik Özellikler
| Tüp Malzemesi | Bakır, Paslanmaz Çelik 304/316L |
| Kanat Malzemesi | Alüminyum (Hidrofilik/Epoksi), Bakır |
| Tüp Çapı | 3/8", 1/2", 5/8" (7 mm, 9,52 mm, 15,88 mm) |
| Kanat Aralığı | 4 FPI - 16 FPI (Ayarlanabilir) |
| Test Basıncı | 2.5 - 3.0 Mpa (Azot) |
| Çerçeve Malzemesi | Galvanizli Sac veya Paslanmaz Çelik |
| Satırlar | 2 ila 12 Satır Derinliği |

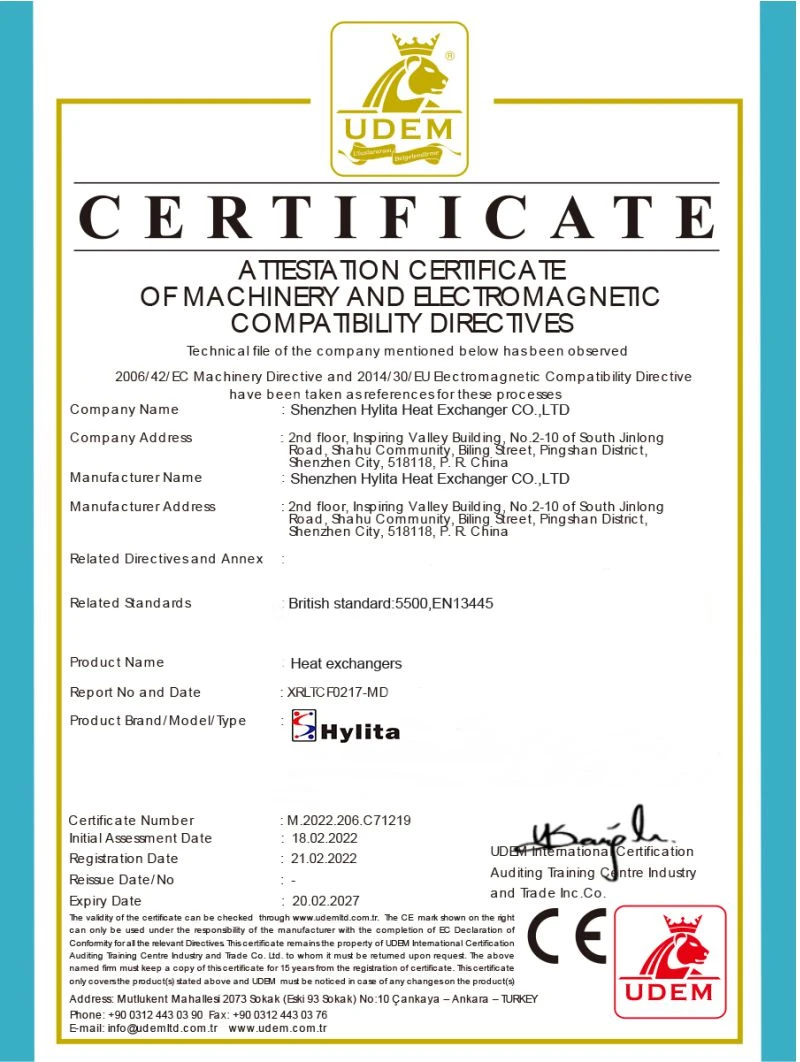

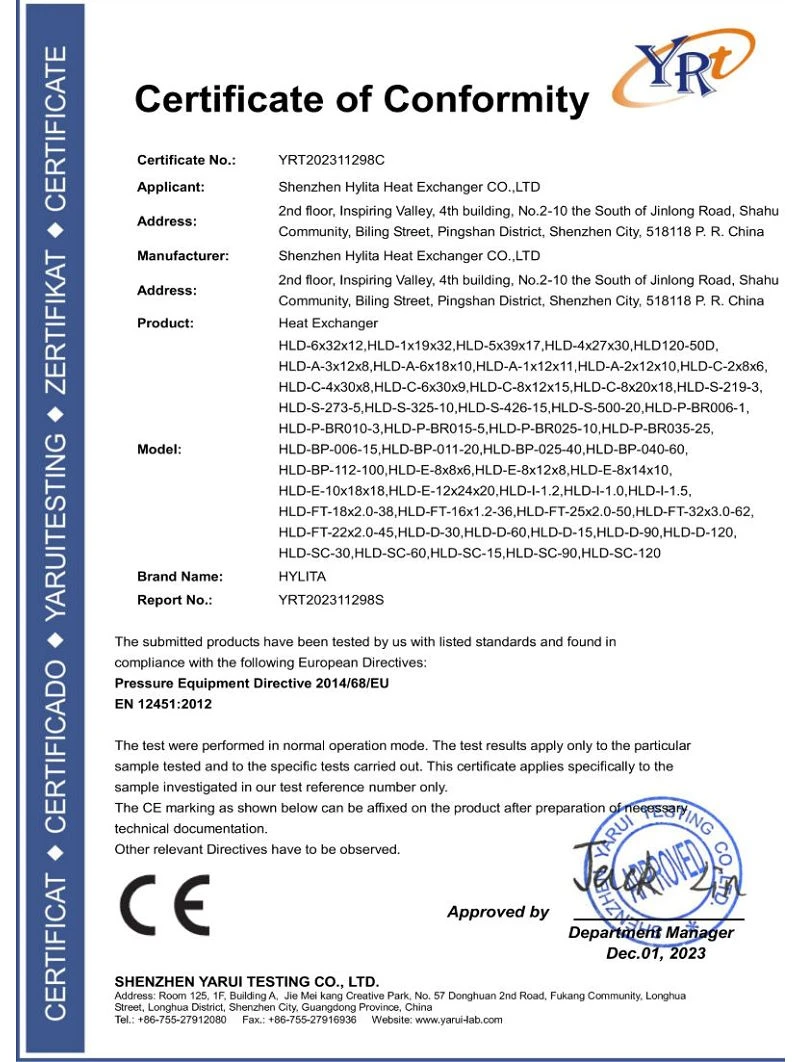

| Sertifikalar | CE, ISO 9001, RoHS |
| Orta | Su, Glikol, Freon, Buhar, Yağ |
| Adedi | 1 Adet (Özel Değiştirme Kabul Edilir) |
Uygulamalar
● HVAC Klima Santralleri (AHU)
● Endüstriyel Proses Soğutma Sistemleri
● Dondurucularda ve Soğuk Hava Depolarında-yürüyerek yürüyün
● Tekstil Kurutma Buharlı Isıtıcı Sistemleri
● Veri Merkezi Hassas Soğutma
● Yiyecek ve İçecek İşleme Tesisleri
● Kimya Tesisi Isı Geri Kazanımı
● Deniz Açık Deniz Platformu HVAC
● Süpermarket Soğutma Kutuları
● Sera Sıcaklık Kontrolü
Temel Özellikler
Doğrudan Değiştirme: Carrier 38AP serisi için mükemmel boyut uyumu, hiçbir değişiklik gerekmez.
Daha Kalın Boru Duvarı: Daha uzun ömür için rakiplerin 0,28 mm'sine kıyasla 0,41 mm + duvar kalınlığı kullanıyoruz.
Yüksek Basınç Testi: %100 helyum sızıntısı tespiti, sevkıyattan önce sıfır kusur sağlar.
Gelişmiş Yazılım: VRV/VRF seçim yazılımı, hassas termal performans hesaplaması sağlar.
Korozyona Karşı Savunma: Aşırı kıyı ortamları için isteğe bağlı Altın kanatçık veya Blygold kaplama.
Malzemelerin Detayları
|
Malzeme |
Anahtar Özellikler |
Tipik Uygulamalar ve Standartlar |
|
Karbon Çelik |
Yüksek mekanik mukavemet, uygun maliyetli- |
Endüstriyel sistemlerdeki kabuklar için yaygın olarak benimsenmiştir (örneğin, ASME SA-516 Gr. 70), aşındırıcı olmayan ortamlar ve orta sıcaklıklar için uygundur (<300°C). |
|
Paslanmaz çelik |
Mükemmel korozyon direnci (örn. SS304/316), iyi termal performans |
Kimyasal, gıda işleme ve HVAC sistemleri (ASTM A240) için idealdir; klorür-içeren sıvılara karşı dayanıklıdır (ör.< 1000 ppm Cl⁻). |
|
Nikel Alaşımları |
Aşırı korozyona karşı üstün direnç (örn. Inconel 600/625, Hastelloy C-276) |
Selected for high-temperature (>800 derece) veya agresif ortamlarda (örn. sülfürik asit, deniz suyunun tuzdan arındırılması), NACE MR0175/ISO 15156 ile uyumludur. |
|
Bakır Alaşımları |
Yüksek ısı iletkenliği (örn. CuNi 70/30, Pirinç) |
Aşındırıcı olmayan suya (ASTM B111) sahip kondenserlerde ve soğutma sistemlerinde yaygın olarak kullanılır, < 150 dereceyle sınırlıdır ve-amonyak olmayan ortamlar. |
|
Titanyum |
Olağanüstü korozyon direnci (örn. Sınıf 2/Sınıf 7) |
Deniz suyu uygulamaları için kritiktir (örn. deniz, açık deniz platformları), klorürlere, asitlere ve biyolojik kirlenmeye karşı dayanıklıdır (ASTM B338 Gr.2). |

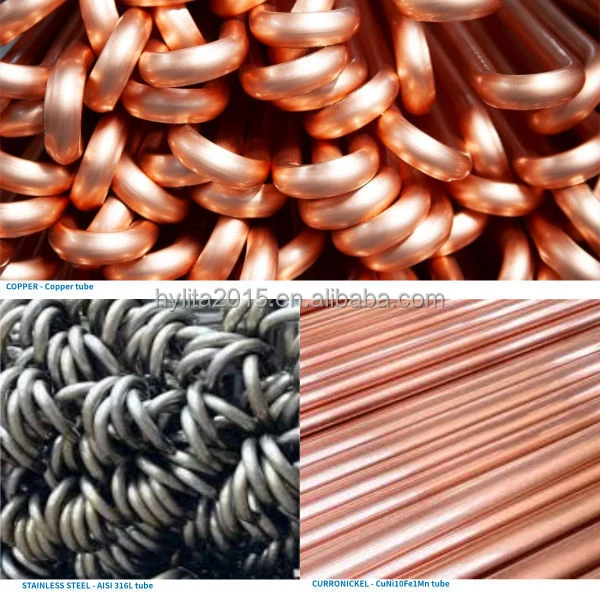

Ana Bölüm - Tüp:
• Standart borular 5/8", 1/2" ,5/8", 20, 1" OD'dir.
• 304, 316 paslanmaz çelik, bakır, titanyum, sıcak daldırma galvanizli çelik veya alüminyum.
• Borular, minimum hava tarafı basınç kaybıyla maksimum ısı transferi sağlayacak şekilde hava akışı yönünde sıralı olarak düzenlenmiştir.
Genişletme aşamasında borunun genleşmesi, borular ve kanatçıklar arasında mükemmel bir temas sağlar ve sonuç olarak verimli termal değişim sağlar.

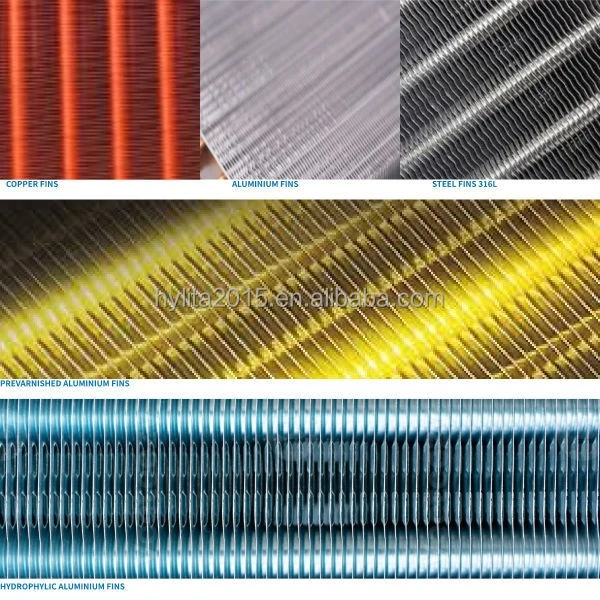

Ana Kısım - Yüzgeç:
• Standart kanatçık malzemesi alüminyum, bakır, paslanmaz çelik, titanyumdur
• Türbülanslı hava akışını teşvik etmek ve ısı transferini iyileştirmek için kanatlar-oluklu (waffle) konfigürasyonda kalıpla şekillendirilmiştir
yeterlik.
• Yüzgeçler çeşitli alan türlerine sahiptir.
Alüminyumdan, önceden verniklenmiş alüminyumdan veya bakırdan yapılmış kanatlar, mukavemeti arttıran özel bir ondülasyon vasıtasıyla preslenir.
Hava ile kanat arasındaki ısı alışverişi, hava tarafındaki yük kayıplarını azaltır ve aynı zamanda hava akışını teşvik eder.
yoğunlaşma veya suyun çözülmesi.

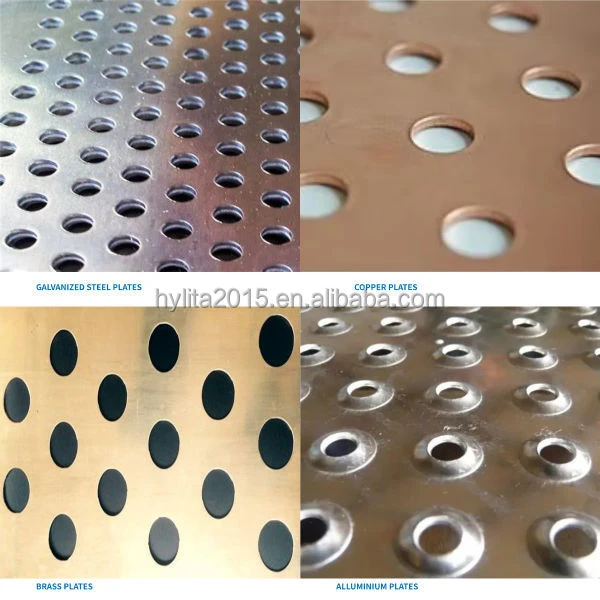

Ana Parça - Plaka ve Çerçeve:
• Standart kabin/gövde malzemesi korozyona dayanıklı galvaniz çeliktir.
• Ayrıca alüminyum, paslanmaz çelik dolap ve kasa da tedarik etmekteyiz.
Mühendislik Tasarımı
Tanınmış bir Avrupalı yazılım sağlayıcısının HTRI ve EDR tasarım yazılımını özel olarak kullanıyoruz.
18 yıllık stratejik ortaklığımızla, ısı eşanjörlerini başarıyla tasarladık, ürettik ve dünya çapında 50'den fazla ülkeye ihraç ettik.
Müşteri geri bildirimleri, gerçek soğutma performansının teorik tasarım değerleriyle tam olarak uyumlu olduğunu sürekli olarak doğrulamaktadır.

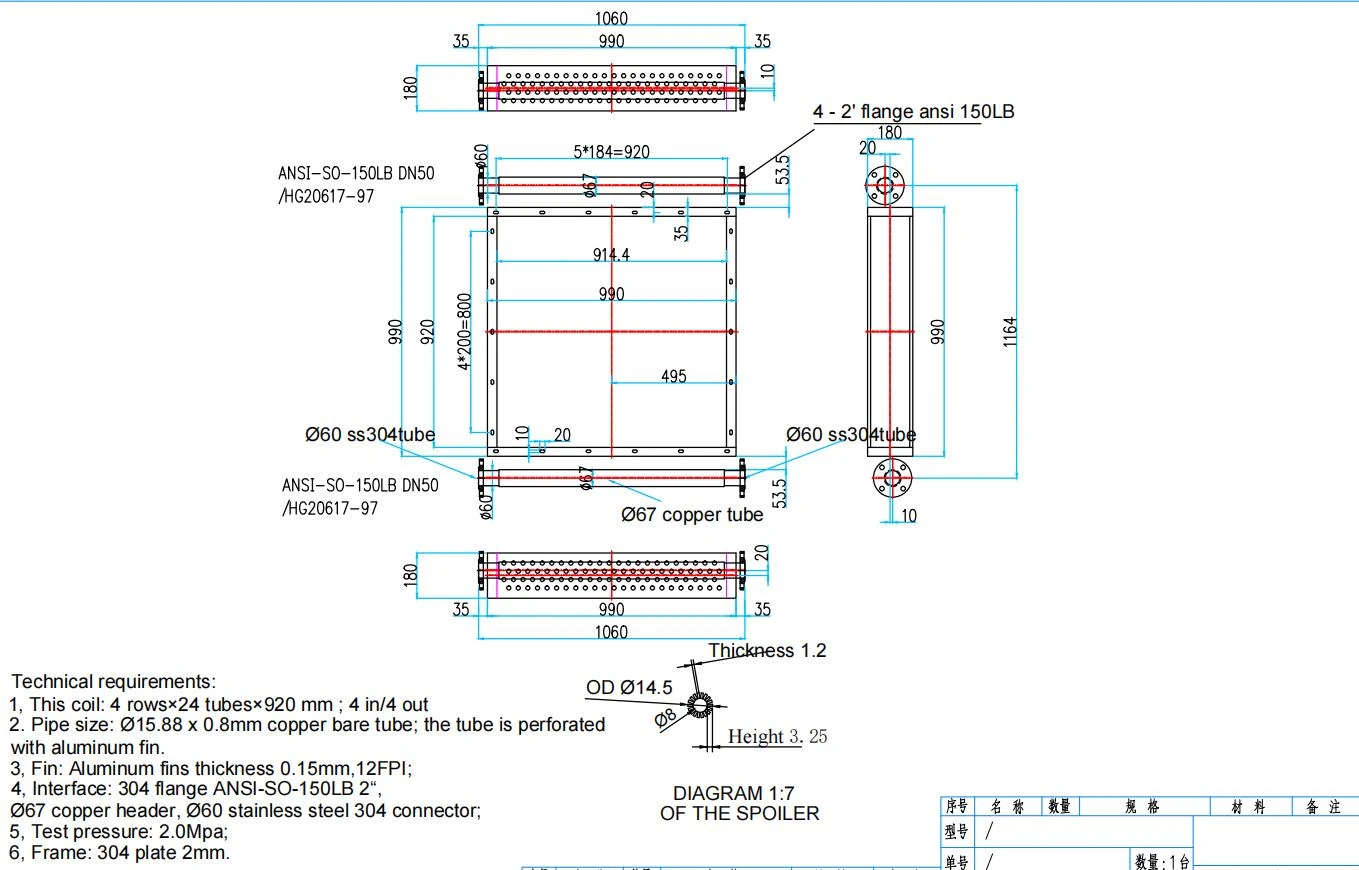

Siparişinizden sonra detaylı çizim sağlayabiliriz. Ayrıca özel hizmetler de sağlayabiliriz.

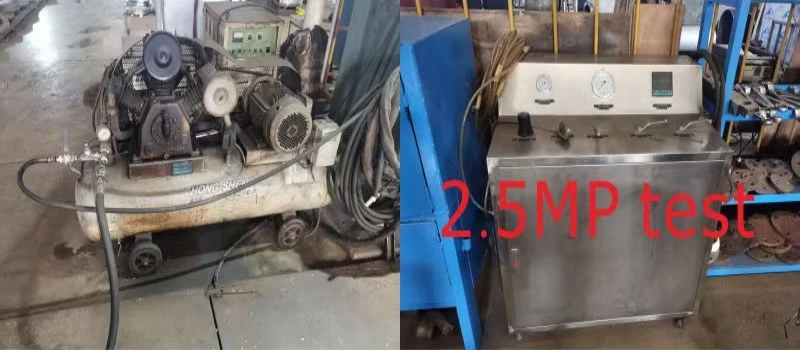

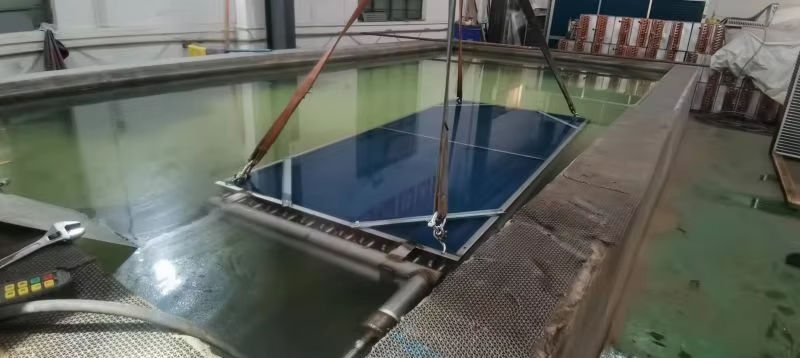

Tüm ısı eşanjörleri sıkı bir basınç testinden geçer: her ünite 2,5 MPa'da iki kez test edilir ve basınç direncini doğrulamak ve sızıntı olmadığından emin olmak için basıncı en az 15 dakika tutmalıdır.

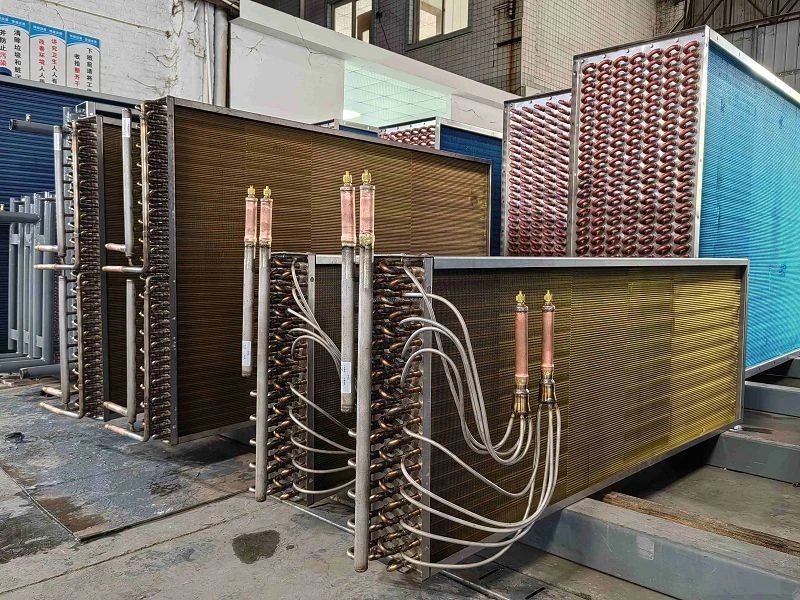

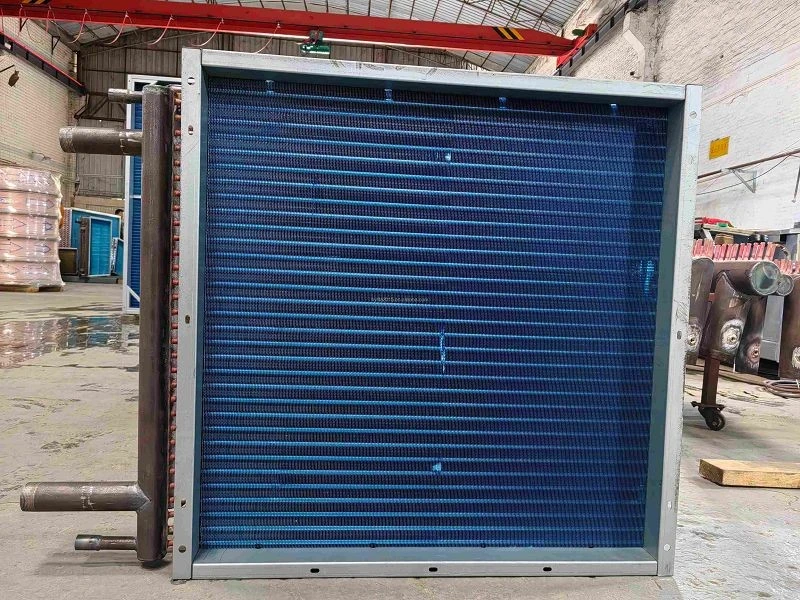

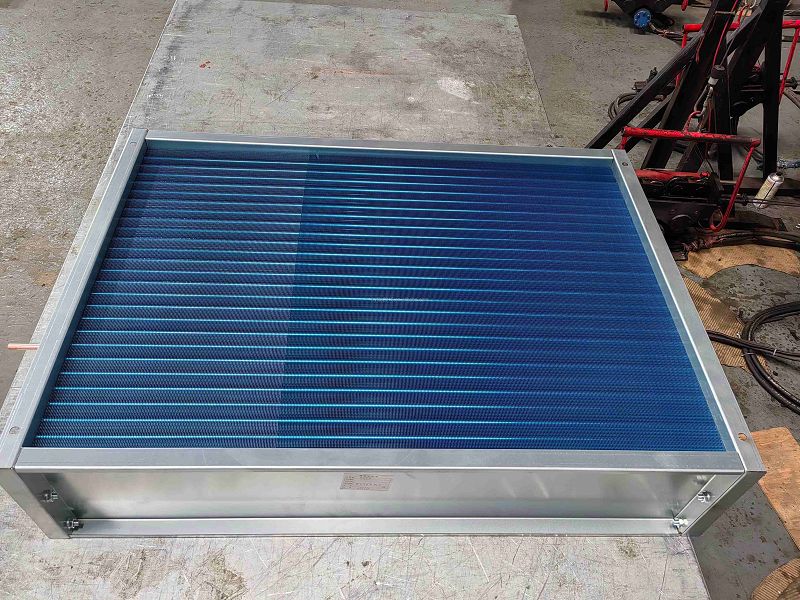

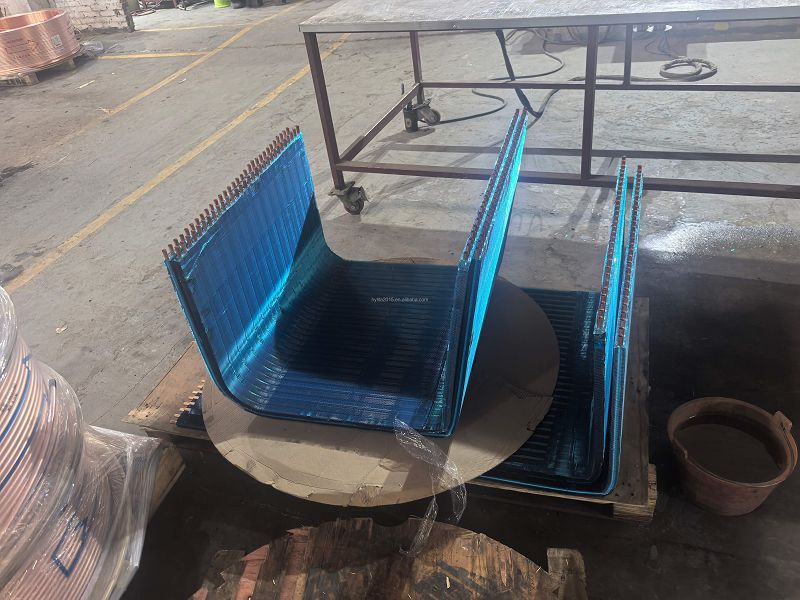

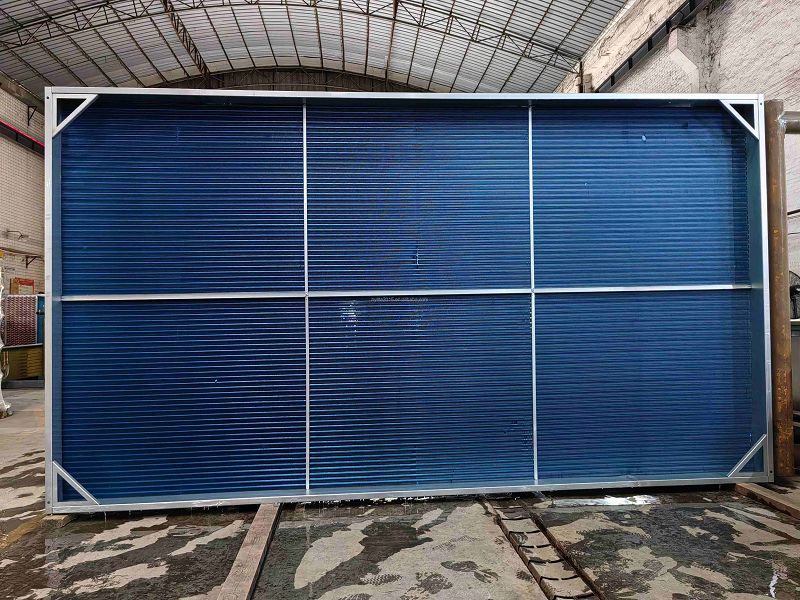

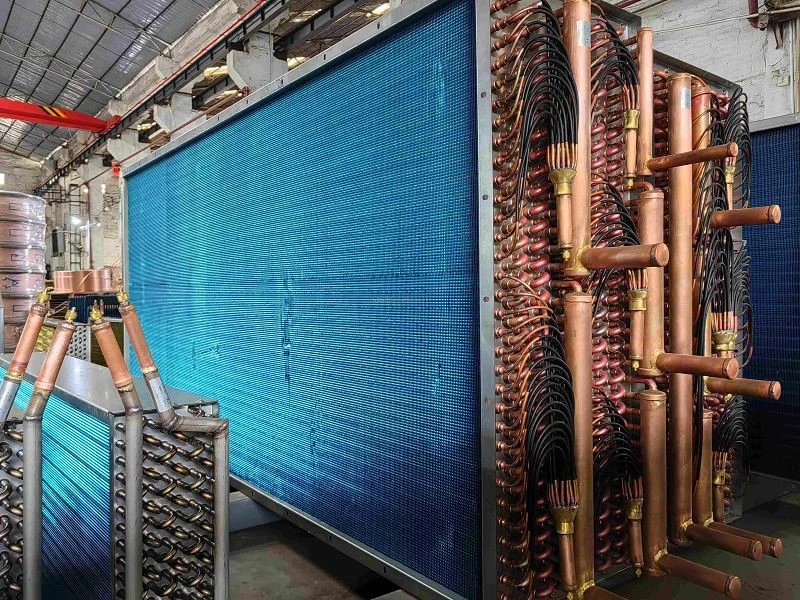

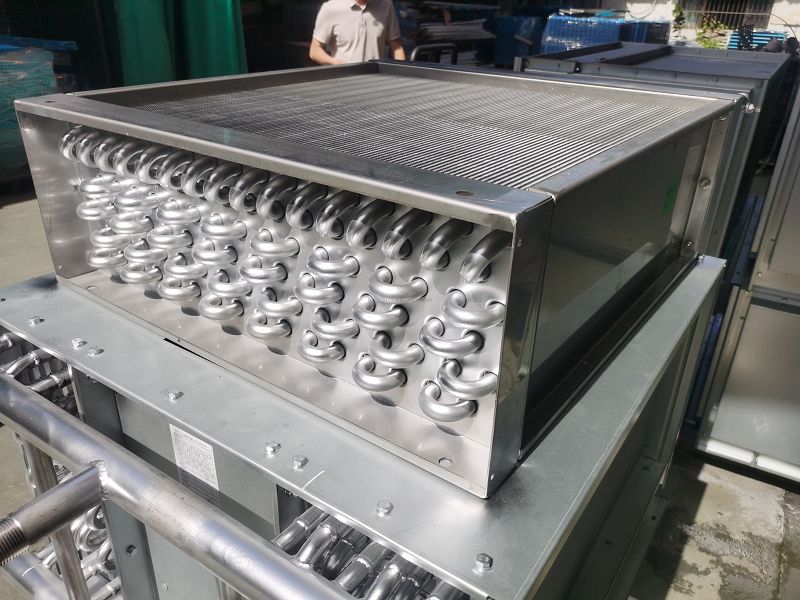

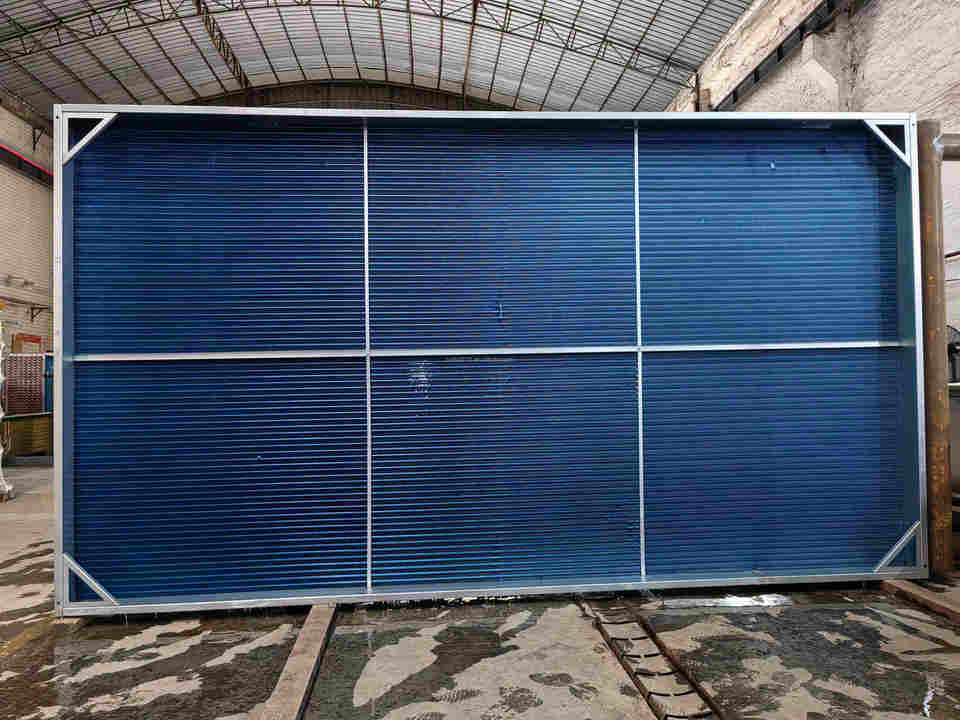

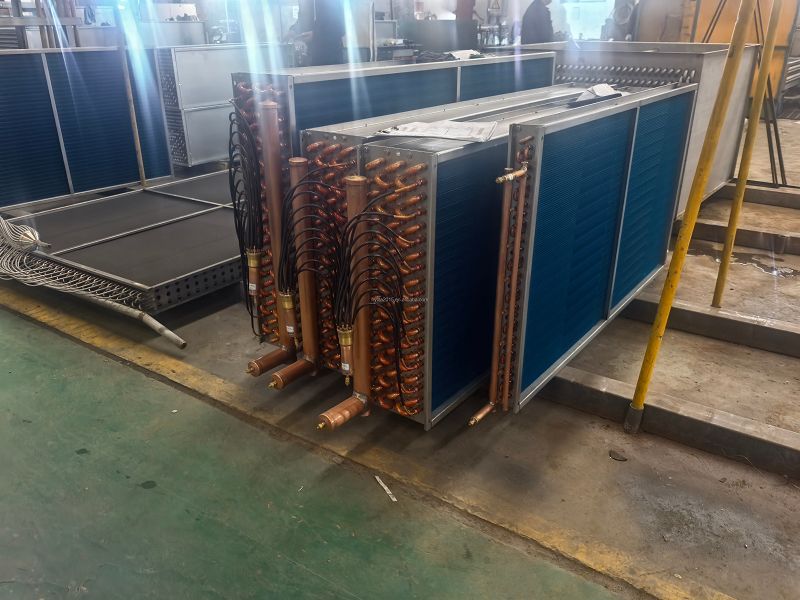

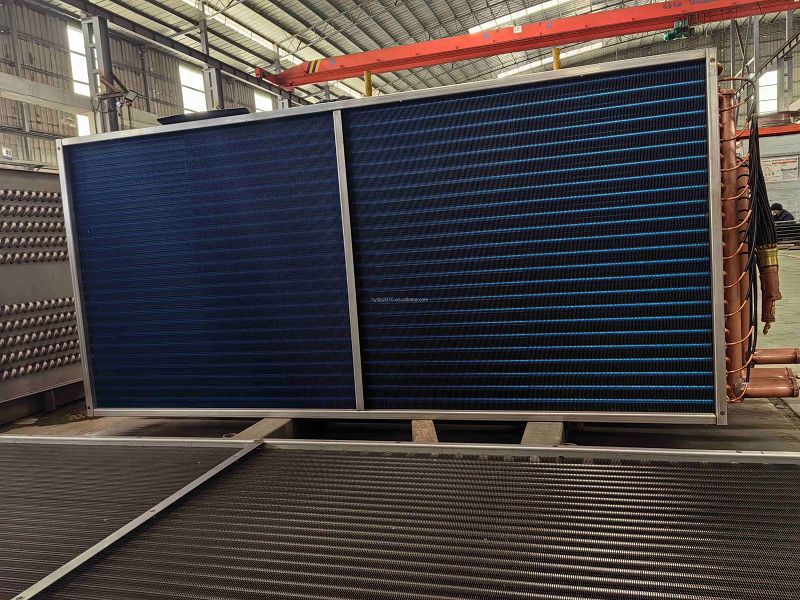

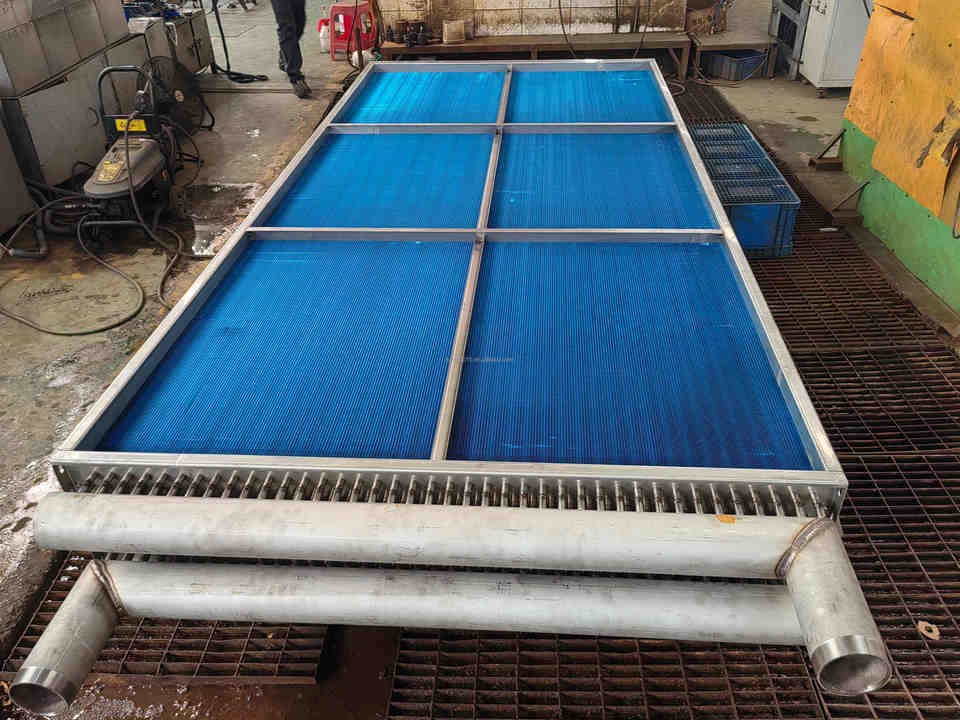

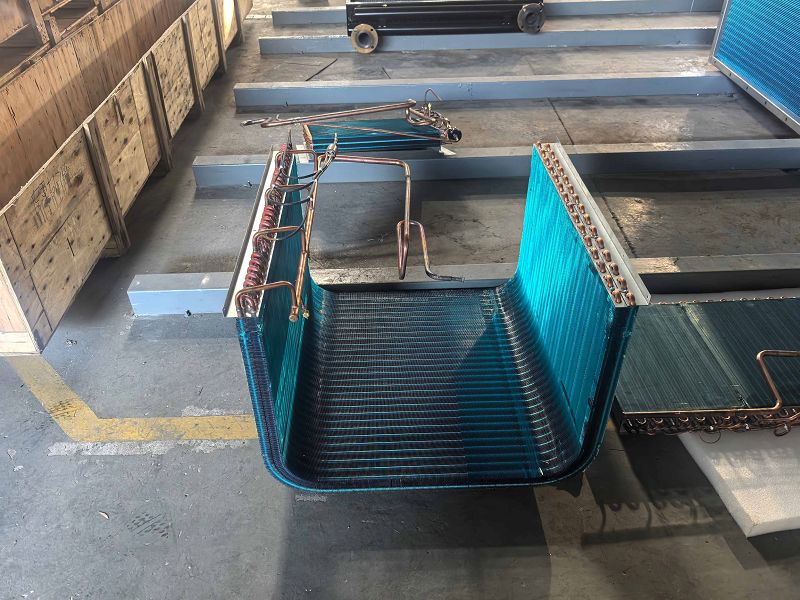

Müşteri Vaka Fotoğrafları
Ülke: BAE
Uygulama: Ticari alışveriş merkezleri için merkezi klima üniteleri
Malzeme: Hidrofilik Alüminyum Kanatlı Bakır Boru
Uygulama: Açık deniz balıkçı tekneleri için deniz suyu soğutma sistemi
Malzeme: Titanyum
Uygulama: Meyve suyu sterilizasyon işlemi için buhar yoğuşması
Malzeme: Paslanmaz Çelik 316L
Uygulama: Plastik enjeksiyon kalıplama makineleri için hidrolik yağ soğutması
Malzeme: Bakır Borulu Karbon Çelik Kabuk
Uygulama: Soğutmalı taşıma kamyonları için yoğunlaştırma ünitesi
Malzeme: Alüminyum (Paralel Akış Mikro Kanalı)
Uygulama: Kimya tesisleri için organik solvent buharı yoğuşması
Malzeme: Paslanmaz Çelik 316L (Tamamen Kaynaklı Blok)

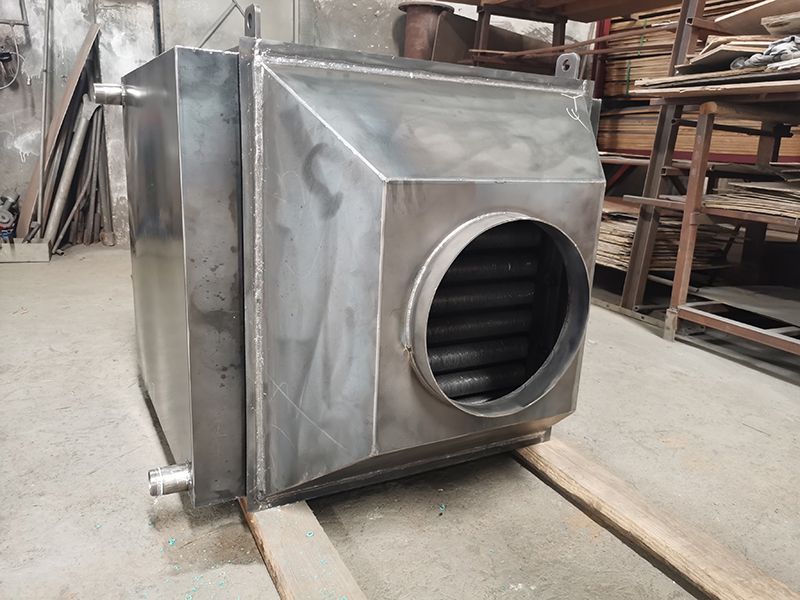

Uygulama: Gaz Kazanı Baca Gazı Yoğuşmalı Isı Geri Kazanımı
Malzeme: Boru- Paslanmaz Çelik 316L; Fin- Alüminyum (epoksi kaplamalı) Besleme Gücü: 400V / 3P / 50Hz

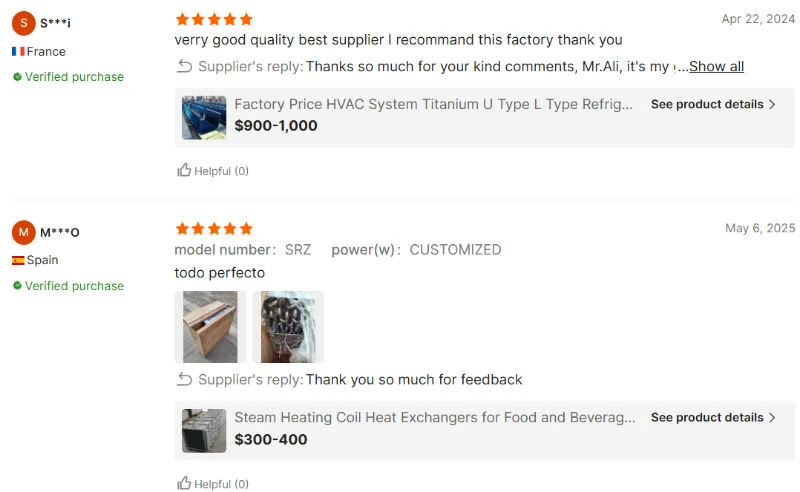

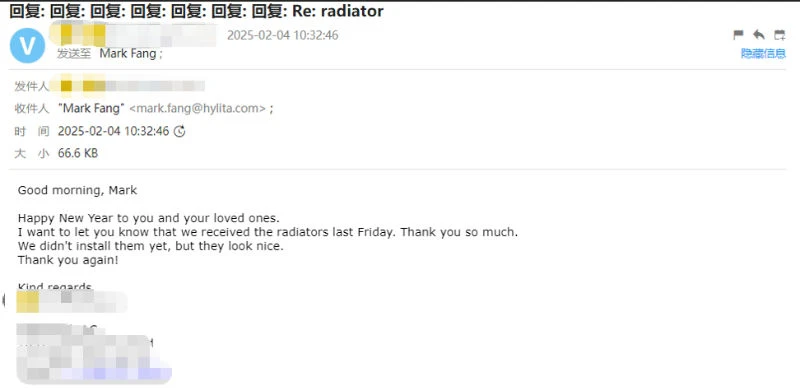

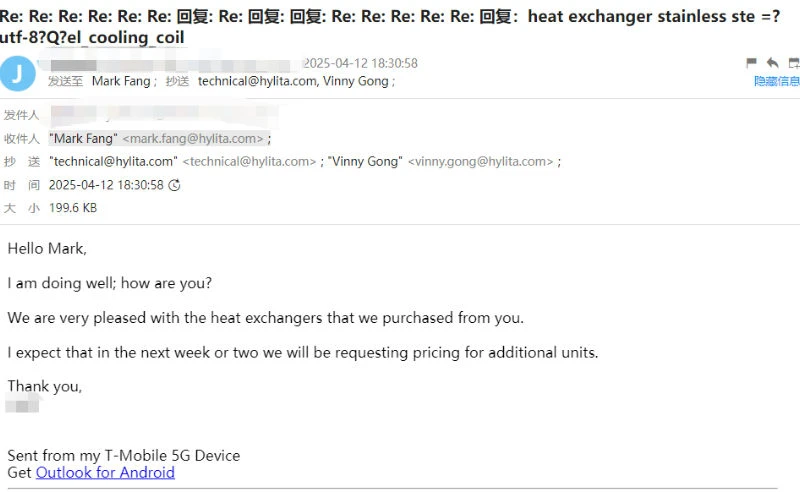

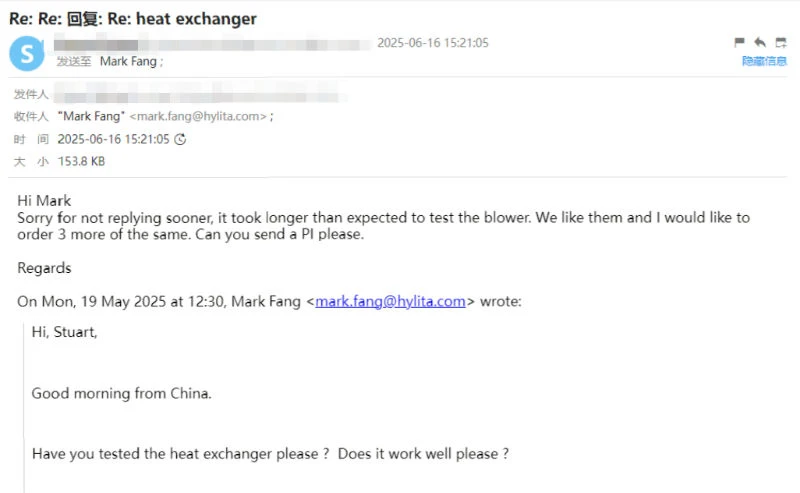

Müşteri Geri Bildirimi

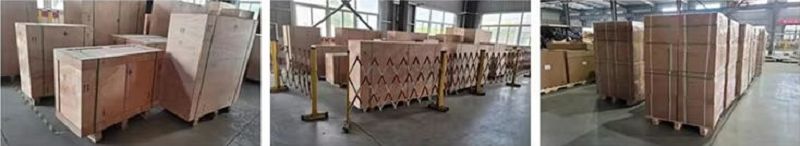

Paketleme ve Teslimat
Standart ambalaj ahşap kasalardır.
Avrupa ülkelerine ihracat için ahşap kasalar fümigasyon işleminden geçmektedir.
Konteyner alanının sınırlı olması durumunda PE film ambalaja geçebilir veya müşterilerden gelen özel ambalaj taleplerini karşılayabiliriz.
Şirket Profili
neden ürünlerimizi seçmelisiniz?
Shenzhen Hylita Eşanjör Co, Ltd
Merkezimiz Shenzhen'de olup, Guangzhou, Tangshan ve Wuhan'da şubelerimiz bulunmaktadır.
Endüstriyel, yiyecek ve içecek, HVAC, denizcilik, hava işleme ve soğutma, petrokimya, enerji üretimi ve soğutma sektörlerine hizmet veren kapsamlı bir ısı eşanjörü portföyü sağlıyoruz.
Hylita Endüstriyel Kondenser üniteleri, hem doğrudan-değiştirilebilen modellerde (OEM spesifikasyonlarıyla %100 uyumlu) hem de belirli uygulama gereksinimlerini karşılamak üzere tasarlanmış tamamen özelleştirilmiş konfigürasyonlarda mevcuttur.
SSS
1.Sipariş Güvenliği ve Çevrimiçi İşlemler
S: Güvenlik için Alibaba Ticaret Güvencesi aracılığıyla sipariş verebilir miyiz?
C: Evet, kesinlikle teşvik ediyoruz! Ticaret Güvencesi ödemenizi %100 güvence altına alır. 10 yıllık üretim geçmişimiz ile birlikte ilk siparişinizi güvenle verebilirsiniz.
2. Kalite Kontrol
S: Sevkıyattan önce kaliteyi nasıl sağlıyorsunuz?
C: İtibarımız 4 temel kalite temeline dayanmaktadır.
✅ Deneyim: 2015'ten bu yana uzman üretici (10+ Yıl).
✅ Sertifikalar: ISO 9001:2015, CE, ROHS
✅ Güvence: Sevkiyattan önce her ünitede %100 basınç testi
✅ Küresel Güven: 50+'dan fazla ülkedeki müşterilere başarıyla hizmet veriyoruz.
3. Tasarım ve Hesaplama
S: Çizim yok mu? Benim için tasarlayabilir misin?
C: Evet! Hassas boyutlandırma için HTRI yazılımını kullanıyoruz. Sadece işletim verilerinizi (Sıcaklık/Akış) paylaşın, biz de onayınıza profesyonel bir tasarım sunalım.
4. Minimum Sipariş Miktarı (MOQ)
S: MOQ nedir? Küçük sipariş verebilir miyim lütfen?
C: Şirketimizde küçük siparişler de kabul edilir.
5. Garanti Hizmeti
S: Garanti kapsamı ne kadardır?
C: İhtiyaçlarınıza uyacak esnek garanti seçenekleri sunuyoruz:
✅Standart: Tüm siparişler için 12 Ay.
✅ Uzatılmış: Uygun özelleştirilmiş siparişler için 24 Aya kadar (ekibimizle onaylayın).
6. Özelleştirme
S: OEM/ODM ve özel markalamayı destekliyor musunuz?
C: Evet, tam özelleştirme mevcut. Özel malzemeleri (Bakır, SS304/316, Cu-Ni) destekliyoruz ve Lazer Markalama ve İsim Plakaları sunuyoruz
logonuzu mükemmel bir şekilde öne çıkarmak için.
7. Hizmet Taahhüdü
S: Siparişim hakkında beni nasıl bilgilendiriyorsunuz?
C: %100 Süreç Şeffaflığını sağlıyoruz
✅ Çift Onay: Üretim başlamadan önce tüm özellikler doğrulanır..
✅ Görsel Güncellemeler: Üretim ilerlemesinin fotoğraflarını/videolarını gönderiyoruz.
✅ Evrak İncelemesi: Hatalardan kaçınmak için nihai düzenlenmeden önce onayınıza gönderilen taslak belgeler (K/L, Fatura).
8. Ana Ürünler
S: Ana ürünleriniz nelerdir?
A: Biz esas olarak hava ısı eşanjörleri, yüzey soğutucuları, evaporatör bobinleri, kondenser bobini, kabuk ve borulu ısı eşanjörleri, plaka üretiyoruz.
ısı eşanjörleri ve diğer ısı eşanjör ekipmanları ve her türlü kanatlı borular, ısı eşanjör aksesuarları vb.
